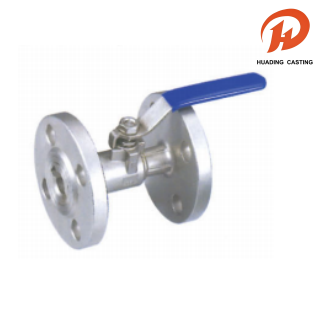

Еднокомпонентни фланцови сферични кранове

Нашите еднокомпонентни фланцови сферични кранове са проектирани да осигурят превъзходна производителност и надеждност в широк спектър от индустриални приложения. Проектирани с мисъл за гъвкавостта, тези вентили поддържат работно налягане от 1,6, 2,5, 4,0 и 6,4 MPa и се предлагат в размери, вариращи от 1/2" до 10". Те са подходящи за използване с различни среди, включително вода, газ, масло и корозивни киселини като азотна и оцетна киселина. Еднокомпонентните сферични кранове с фланец предлагат отлична термична адаптивност, функционирайки ефективно при температури под 180°C с PTFE уплътнения или до 300°C с PPL уплътнения.

Изпратете запитване

Описание на продукта

Име: Еднокомпонентни фланцови сферични кранове

Материал: Следната таблица

MOQ: 100 бр

Опаковка: Вътрешна опаковка от удебелена мехурчеста торба и външна опаковка от кашон, Или достоен за море палетен транспорт

Пратка: DHL, UPS, FedEx, LCL по море и др.

Толеранс: прецизна CNC обработка, толеранс ±0,01 мм

Проверка: немска CMM пълна проверка, нулев дефект

OEM & ODM: OEM & ODM се приемат, бързо вземане на проби

Време: Стриктен контрол на качеството, навременна доставка

Услуга: Богат избор на материали за персонализирани части

Еднокомпонентни фланцови сферични кранове

Безопасността и съответствието са от първостепенно значение при проектирането на тези еднокомпонентни фланцови сферични кранове. Те се придържат към строгите международни стандарти, включващи фланци ANSI B16.5 и ANSI B16.10 лицеви размери. Освен това при поискване се предлагат противопожарни (API 607) и антистатични устройства, за да се гарантира безопасност при работа в опасни среди. Всяка единица се подлага на строги тестове в съответствие със стандартите ANSI B16.34 и API 598. Независимо дали за общо приложение или за специализирана химическа обработка, нашите еднокомпонентни сферични кранове с фланец осигуряват здраво, съвместимо и висококачествено решение за вашите нужди за контрол на течности.

Фланцови сферични кранове Технически характеристики и типичен чертеж

NPS	1.6MPa、2.5MPa、4.0MPa、6.4MPa
NPS	d	L	D	K	D1	C	f	H	N-Φ	W
1/2	12	90	95	65	46	14	2	60	4-14	110
3/4	15	105	105	75	56	14	2	65	4-14	120
1	20	110	115	85	65	15	2	75	4-14	150
1 1/4	25	125	135	100	76	16	3	83	4-18	160
1 1/2	32	136	145	110	85	18	3	90	4-18	160
2	38	155	160	125	100	18	3	100	4-18	180
2 1/2	50	170	180	145	118	20	3	110	4-18	200
3	65	200	195	160	132	20	3	130	8-18	250
4	80	230	215	180	150	22	3	150	8-18	270
5	76	254	255	216	186	24	3	185	8-22	300
6	102	267	279	241.5	216	26	3	209	8-22	320
8	152	292	345	298.5	270	29	3	250	8-22	350
10	203	330	406	362	324	31	3	345	12-26	400

Списък на материалите за сферични кранове

ИМЕ НА ЧАСТТА	МАТЕРИАЛ
ТЯЛО	CF8M/WCB
СЕДАЛКА	PTFE
CAP	CF8M/WCB
УПЛЪТНЕНИЕ	PTFE/ГРАФИТ
ТОПКА	SS316
СТЪБЛО	SS316
УПЛЪТНЕНИЕ НА СТЪБЛОТО	PTFE
ОПАКОВКА	PTFE/ГРАФИТ
УПАКОВКА	SS316
УПАКОВКА	CF8M/WCB
СПРИ ПИН	SS304
САЛНИЧЕН БОЛТ	SS304
ЩЪРГАЩ ПРЪСТЕН	65MN
ДРЪЖКА	КТ33-8
КОМПЛЕКТ БОЛТ	SS304
