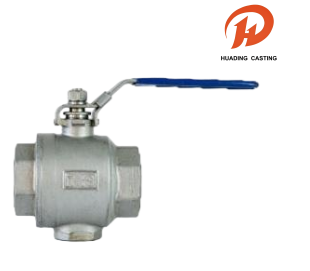

Сферични кранове с вътрешна резба от две части

Тези двукомпонентни сферични кранове с вътрешна резба се отличават със здраво тяло от отливка по модели и устойчив на издухване стебло, което гарантира безопасност и издръжливост. Проектирани за гъвкавост, вентилите отговарят на стандартите за множество резби (NPT, BSPT, DIN 2999, ISO 228) и поддържат ISO 5211 директен монтаж на задвижки. С работно налягане от 1000 PSI и спазване на стриктни стандарти за изпитване като API 598, тези двукомпонентни сферични кранове с вътрешна резба са създадени за приложения с висока производителност.

Изпратете запитване

Описание на продукта

Име: Сферични кранове с вътрешна резба от две части

Материал: Следната таблица

MOQ: 100 бр

Опаковка: Вътрешна опаковка от удебелена мехурчеста торба и външна опаковка от кашон, Или достоен за море палетен транспорт

Пратка: DHL, UPS, FedEx, LCL по море и др.

Толеранс: прецизна CNC обработка, толеранс ±0,01 мм

Проверка: немска CMM пълна проверка, нулев дефект

OEM & ODM: OEM & ODM се приемат, бързо вземане на проби

Време: Стриктен контрол на качеството, навременна доставка

Услуга: Богат избор на материали за персонализирани части

Сферични кранове с вътрешна резба от две части

Тези двукомпонентни сферични кранове с вътрешна резба отговарят на стандартите за тръбна резба, включително NPT, BSPT, DIN 2999 и ISO 228, и имат ISO 5211 дизайн за директно монтиране на задвижващи механизми заедно със заключващо устройство. Оценени за работно налягане от 1000 PSI (PN63) W.O.G, двукомпонентните сферични кранове с вътрешна резба са стриктно тествани съгласно стандартите API 598, GB/T 13927 и ISO 5208, за да гарантират надеждна работа при взискателни приложения.

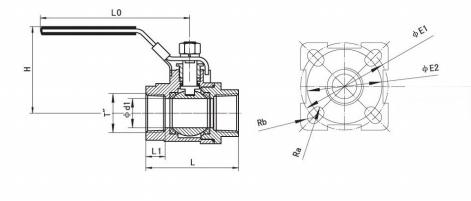

Технически характеристики и типичен чертеж на сферични кранове

НОМИНАЛЕН	ТРЪБА	ИЗМЕРЕНИЕ
DIA. (mm)	НИШКА	d1	L	L1	H	L0	Ра	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5,75	R6,75	Φ125	Φ102

Списък на материалите за сферични кранове

ИМЕ НА ЧАСТТА	МАТЕРИАЛ
ТЯЛО	WCB CF8 CF8M
CAP	WCB CF8 CF8M
ТОПКА	SS304 SS304 SS316
СЕДАЛКА	PTFE
СТЪБЛО	SS304 SS304 SS316
ЖЛЕЗА	SS304
ОПАКОВКА	PTFE
УПЛЪТНЕНИЕ	PTFE
ШАЙБА	PTFE
ГАЙКА	SS304
ПРУЖИННА ШАЙБА	SS304
ШКАФЧЕ	SS304
ДРЪЖКА	SS304
КОРИЦА	ПЛАСТМАСА
